停车场管理系统安装工艺标准

适用范围

本标准适用于新建、扩建及改建的公用和民用建筑物内的车库管理系统安装工程。

施工准备

1、 材料

1.1  收费管理设备：电脑（收费管理软件）、打印机、不间断电源等。
1.2  出入口设备：读卡机、出票机、满位指示设备、自动道闸机、感应线圈等。
1.3  传输部分：分线箱、电线电缆等。
1.4  上述设备材料应根据设计要求选型，必须附有产品合格证、质检报告、安装及使用说明书等。并经国家3C 认证，具有3C 认证标识。如果是进口产品，则需提供进口商品商检证明。设备安装前应根据使用说明书进行全部检查，方可安装。
1.5  镀锌材料：镀锌钢管、金属膨胀螺栓、金属软管。
1.6  其它材料：pvc线管、pvc线管附件、塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。

2、 机具设备

2.1  手电钻、冲击钻、梯子、水平尺、拉线、线坠。
2.2  剥线钳、电工刀、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳。
2.3  250V 兆欧表、500V 兆欧表。

3、 作业条件

3.1  收费亭土建工程应内装修完毕，门、窗、门锁装配齐全完整。
3.2  系统的管、箱、盒施工完毕，各预留孔洞、预埋件的位置，线管的管径、管路的敷设位置等均应符合设计施工要求。

施工工艺

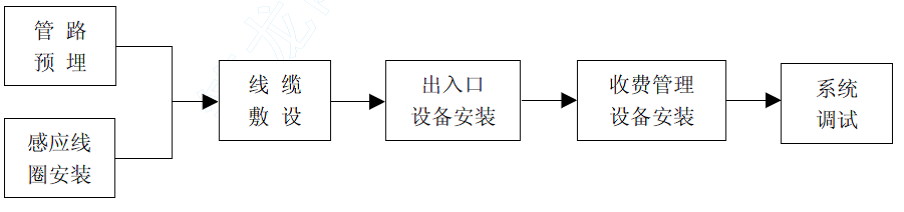

1、 工艺流程

2、 操作方法

2.1  管路预埋
Ø  金属管应符合设计工艺的规定，表面不应有穿孔、裂缝和明显的凹凸不平，内壁应光滑，不允许有锈蚀。在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。
Ø  在配管时，根据实际需要长度，对管子进行切割。管子的切割可使用钢锯、管子切割刀或电动切管机，严禁用气割。
Ø  管子和管子、管子和接线盒、配线箱的连接，将管口端面和内壁的毛刺锉光，使管口保持光滑，采用直接、锁母等配件连接。
Ø  在敷设时，应尽量减少弯头，每根管的弯头不应超过3个，直角弯头不应超过2个，并不应有S弯出现。
Ø  金属管的弯曲一般都用弯管进行。先将管子需要弯曲部位的前段放在弯管器内，焊缝放在弯曲方向背面或侧面，以防管子弯扁，然后用脚踩住管子，手板弯管器，便可得到所需要的弯度。
Ø  金属管进入信息插座的接线盒后，管口进入盒内的露出长度应小于5mm。明设管应用锁紧螺母或带丝扣管帽固定，露出锁紧螺母的丝扣为2-4扣。
金属管的暗设应符合下列工艺要求：
Ø  预埋在墙体中间的金属管内径不宜超过50mm，楼板中的管径宜为15-25mm，直线布管30m处设置暗线盒。
Ø  敷设在混凝土、水泥里的金属管，其地基应坚实、平整、不应有沉陷，以保证敷设后的线缆安全运行。
Ø  金属管连接时，管孔应对准，接缝应严密，不得有水泥、沙浆渗入。管孔对准、无错位，以免影响管、线、槽的有效管理，保证敷设线缆时穿设顺利。
Ø  金属管道应有不小于0.1%的排水坡度。
Ø  建筑群之间金属管的埋设深度不应小于0.7m;在人行道下面敷设时，不应小于0.5m。
Ø  金属管内应安置牵引线或拉线。
Ø  金属管的两端应有标记，表示建筑物、楼层、房间和长度。
Ø  光缆与电缆同管敷设时，应在金属管内预置塑料子管。将光缆敷设在子管内，使光缆和电缆分开布放，子管的内径应为光缆外径的2.5倍。
2.2  感应线圈安装
Ø  环形线圈应在土建施工时预埋，安装前应检查预埋线圈的规格、位置是否符合设计要求。
Ø  线圈不应与车道垫层内的金属物体接触，距离环形线圈水平0.5m 范围内、垂直向下0.1m 内不应有其他金属物体或任何其他的电气线缆。铺设深度为车道水平地面下面0.04m之内。
Ø  两组检测线圈的距离应符合设计要求，如无特殊规定，两相邻线圈的间距宜大于1m。

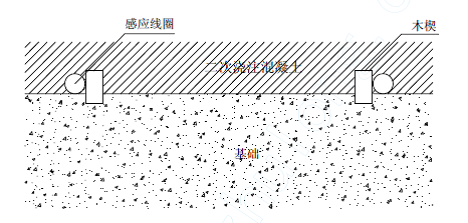

Ø  感应线圈的安装可采用木楔固定，线圈安装完毕后，需二次混凝土浇注，如图3.2.2-1
Ø  感应线圈安装方法(1)和图3.2.2-2 感应线圈安装方法(1)所示。

图3.2.2-1 感应线圈安装方法(1)

图3.2.2-2 感应线圈安装方法(1)

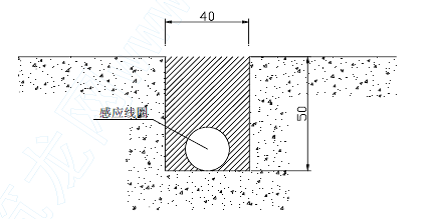

Ø  感应线圈采用开槽固定法安装如图3.2.2-3 感应线圈安装方法（2）所示。

图3.2.2-2 环形线圈安装方法(2)
Ø  环形线圈施工时应与土建专业密切配合，要求环形线圈至检测设备的连线应保持连续，中间不应有接头。
2.3  出、入口设备安装
对于采用红外光电式车辆出入检测的系统：
Ø  检测设备的安装应按照厂商提供的产品说明书进行。
Ø  两组检测装置的距离及高度应符合设计规定，如无特殊要求，两组检测装置的距离一般为1.5m±0.1m，安装高度一般为0.7 m±0.02m。
Ø  收、发装置应相互对准且光路上不应有固定的障碍物，接收装置应避免被阳光或强烈灯光直射。
读卡机、自动出票机及道闸机等设备的安装应在土建施工中应配合土建作好预埋工作，保证设备基础、地脚螺栓、电气管路的规格、出口位置符合设计要求。

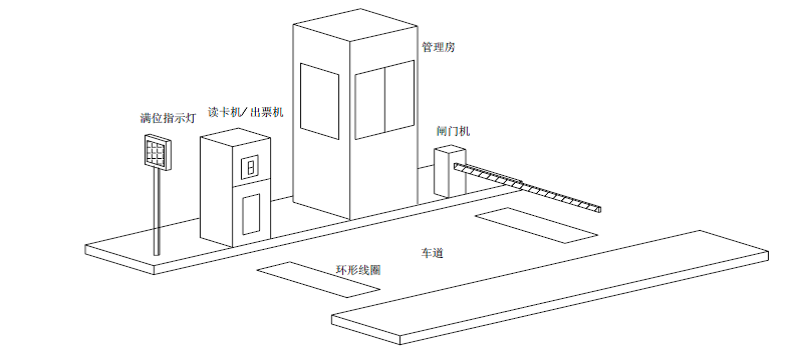

读卡机、自动出票机及道闸机等设备的基础与设备一般使用地脚螺栓或膨胀螺栓进行固定，设备的安装应保证固定牢固可靠、平直，如图3.2.3-1 出入口设备安装所示。

图3.2.3-1 出入口设备安装
车库指示设备安装
Ø  在车库入口处可安装满位指示灯，在土建施工时应预留电气管路。
Ø  落地式满位指示灯可用地脚螺栓或膨胀螺栓固定于混凝土基座上。
Ø  壁装式满位指示灯安装高度宜大于2.2m。
2.4  收费管理设备安装
Ø  设备在安装前进行检验，设备外形尺寸、设备内主板及接线端口的型号、规格符合设计规定，备品备件齐全。
Ø  按照图纸连接主机、不间断电源、打印机、POS 机等设备。
Ø  设备安装应紧密、牢固，紧固件应做防锈处理。
Ø  压线连接正确无误且牢固、可靠。

3、 成品保护

3.1  设备进入现场后应码放整齐、稳固。并要注意防潮，搬运时应轻拿轻放，以免损坏设备。
3.2  收费亭内设备安装完毕后应妥善保管钥匙，以防设备丢失、损坏。
3.3  对系统的读卡机、道闸机应采取必要的保护措施，防止其损坏。

4、 应注意的质量问题

4.1  质量问题：接线错误。
4.2  防治措施：计算机、系统主机、环形线圈、道闸机等设备的接线应严格按照图纸进行。
4.3  质量问题：环形线圈检测不正常。
4.4 防治措施：配合土建作好预埋工作，环形线圈与金属物体或电气线路保持必要的距离，深度要符合要求。
