门禁系统安装工艺标准

适用范围

本标准适用于新建、扩建及改建的公用和民用建筑物内的门禁系统安装工程。

施工准备

1、 材料

1.1  前端设备：主要包括门禁主机、计算机（内置系统管理软件）、打印机、不间断电源等。
1.2  终端设备：主要包括门禁控制器、电控锁、电磁锁、出门按钮、读卡器、密码键盘等。
1.3  上述设备及材料应根据设计要求选型，必须附有产品合格证、质检报告、安装及使用说明书等。并经国家3C 认证，具有3C 认证标识。如果是进口产品，则需提供进口商品商检证明。设备安装前应根据使用说明书进行全部检查方可安装。
1.4  镀锌材料：镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管。
1.5  其它材料：pvc线管、pvc线管附件、塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。

2、 机具设备

2.1  手电钻、冲击钻、梯子、水平尺、拉线、线坠。
2.2  克丝钳子、剥线钳、电工刀、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳。
2.3  250V 兆欧表、500V 兆欧表。

3、 作业条件

3.1  管理室内土建工程应内装修完毕，门、窗、门锁装配齐全完整。
3.2  管理室内、弱电竖井、建筑内其他公共部分及外围的布线线缆沟、槽、管、箱、盒施工完毕。各预留孔洞、预埋件的位置，线管的管径、管路的敷设位置等均应符合设计施工要求。

操作工艺

1、 操作方法

1.1  管路预埋
Ø  金属管应符合设计工艺的规定，表面不应有穿孔、裂缝和明显的凹凸不平，内壁应光滑，不允许有锈蚀。在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。
Ø  在配管时，根据实际需要长度，对管子进行切割。管子的切割可使用钢锯、管子切割刀或电动切管机，严禁用气割。
Ø  管子和管子、管子和接线盒、配线箱的连接，将管口端面和内壁的毛刺锉光，使管口保持光滑，采用直接、锁母等配件连接。
Ø  在敷设时，应尽量减少弯头，每根管的弯头不应超过3个，直角弯头不应超过2个，并不应有S弯出现。
Ø  金属管的弯曲一般都用弯管进行。先将管子需要弯曲部位的前段放在弯管器内，焊缝放在弯曲方向背面或侧面，以防管子弯扁，然后用脚踩住管子，手板弯管器，便可得到所需要的弯度。
Ø  金属管进入信息插座的接线盒后，管口进入盒内的露出长度应小于5mm。明设管应用锁紧螺母或带丝扣管帽固定，露出锁紧螺母的丝扣为2-4扣。
金属管的暗设应符合下列工艺要求：
Ø  预埋在墙体中间的金属管内径不宜超过50mm，楼板中的管径宜为15-25mm，直线布管30m处设置暗线盒。
Ø  敷设在混凝土、水泥里的金属管，其地基应坚实、平整、不应有沉陷，以保证敷设后的线缆安全运行。
Ø  金属管连接时，管孔应对准，接缝应严密，不得有水泥、沙浆渗入。管孔对准、无错位，以免影响管、线、槽的有效管理，保证敷设线缆时穿设顺利。
Ø  金属管道应有不小于0.1%的排水坡度。
Ø  建筑群之间金属管的埋设深度不应小于0.7m;在人行道下面敷设时，不应小于0.5m。
Ø  金属管内应安置牵引线或拉线。
Ø  金属管的两端应有标记，表示建筑物、楼层、房间和长度。
Ø  光缆与电缆同管敷设时，应在金属管内预置塑料子管。将光缆敷设在子管内，使光缆和电缆分开布放，子管的内径应为光缆外径的2.5倍。
1.2  控制器箱安装
Ø  箱体板与框架应与建筑物表面配合严密。严禁采用电焊或气焊将箱体与预埋管口焊在一起。
Ø  控制器箱通常安装方位依设计而定，在无具体要求时宜安装于较隐蔽或安全的地方，防止人为的恶意破坏。
Ø  控制器箱的交流电源应单独走线，严禁与信号线和低压直流电源线穿在同一管内。
Ø  安装明装壁挂式控制器箱时，找准标高进行钻孔，埋入胀管螺栓进行固定。要求箱体背板与墙面平齐，其高度有设计要求时以设计要求为准。
1.3  线缆敷设
Ø  布放线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下，细线在上。
Ø  管内穿入多根线缆时，线缆之间不得相互拧绞，管内不得有接头，接头必须在线盒（箱）处连接。
Ø  控制器箱到天花的走线要求加套管埋入墙内或用铁水管加以保护，以提高防盗系统的防破坏性能。
Ø  所敷设的线缆两端必须做标记，屏蔽电缆的屏蔽层均需单端可靠接地。
1.4  终端设备安装
Ø  终端设备安装时要与相关专业配合在门框、门扇上开孔。
Ø  读卡器、出门按钮、电控锁、电磁锁等终端设备的安装位置应符合设计及产品说明书的要求。如无特殊要求，读卡器和出门按钮的安装高度宜为1.4m，与门框的距离宜为0.1m，电控锁的安装高度宜为1.1m，如图3.2.4-1 终端设备的安装、图3.2.4-2 终端设备的安装（门外）及图3.2.4-3 终端设备的安装（门内）所示。

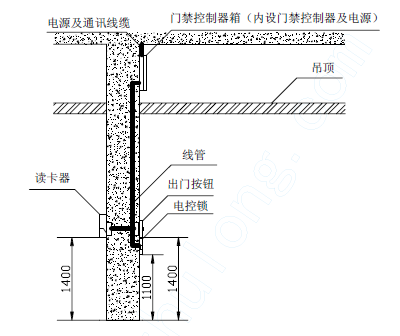

图3.2.4-1 终端设备的安装

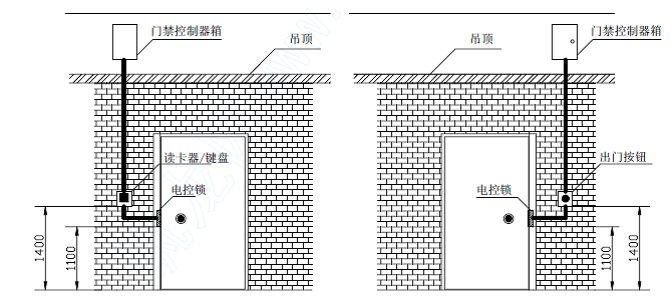

图3.2.4-2 终端设备的安装（门外）                图3.2.4-3 终端设备的安装（门内）
Ø  读卡器的安装应紧贴墙面，四周无缝隙，安装牢固，配件齐全。
Ø  读卡器一般通过专用机螺丝直接固定在暗装装底盒上，注意固定牢固可靠，使面板端正， 如图3.2.4-4 读卡器的安装所示。

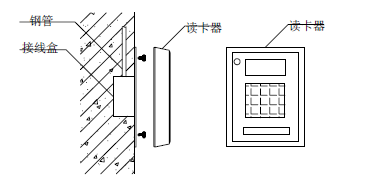

图3.2.4-4 读卡器的安装
Ø  按设计及产品说明书的接线要求，将盒内甩出的导线与读卡器的接线端子相连接。
Ø  安装电磁锁、电控锁之前应核对锁具的规格、型号是否与其安装的位置、高度、门的种类和开关方向相适应。
Ø  电磁锁安装：首先将电磁锁的固定平板和衬板分别安装在门框和门扇上，然后将电磁锁推入固定平板的插槽内，即可固定螺丝，按图连接导线。
Ø  在金属门框安装电控锁，导线可穿软塑料管沿门框敷设，在门框顶部进入接线盒。木门框可在电控锁外门框的外侧安装接线盒及钢管。
2.5  设备接线调试
Ø  接线前，将已布放的线缆再次进行对地与线间绝缘摇测。
Ø  机房设备采用专用导线将各设备进行连接，各支路导线线头压接好，设备及屏蔽线应压接好保护地线。接地电阻采用联合接地，接地电阻值不应大于1Ω。
Ø  接线时应严格按照设备接线图接线，接完再进行校对，直至确认无误。
Ø  按照设计图纸及产品说明书连接系统管理主机、UPS 电源、打印机等设备。
Ø  在系统管理主机上安装门禁系统管理软件，并进行初始化设置。
Ø  按照系统软件说明书的操作步骤对系统软件的各项功能进行测试。

2、 成品保护

2.1  安装终端设备时，应注意保持吊顶、墙面整洁。
2.2  其它工种作业时，应注意不得损坏系统设备。
2.3  机房内应采取防尘、防潮、防污染及防水措施。为了防止损坏设备和丢失零部件，应及时关好门窗，门上锁并派专人负责。

3、 应注意的质量问题

3.1  设备之间、干线与端子之间连接不牢固；应及时检查，将松动处紧牢固。
3.2  使用屏蔽电缆时，外铜网与芯线相碰；按要求外铜网应与芯线分开，压接应特别注意。
3.3  用焊油焊接时，非焊接处被污染。焊接后应及时用棉丝（布条）擦去焊油。
3.4  由于屏蔽线或设备未接地，会造成干扰。应按要求将屏蔽线和设备的地线压接好。
